鍍金反射鏡優于介質反射鏡的很大一方面在于其反射率在很大的光譜范圍內都是相同的,并且與入射角和偏振態無關。并且,金屬反射鏡制作簡單,相對便宜。因此,普通反射鏡都是采用金屬反射鏡。有時很寬帶寬的超短脈沖也需要采用金屬反射鏡,因為介質反射鏡很難得到足夠的反射帶寬(盡管目前啁啾介質反射鏡已經具有很大的帶寬了)。另外,金屬反射鏡的色散(chromatic dispersion)也很弱,反射相移與波長的相關性很小介質反射鏡可以工作于長紅外波長處,例如,可達20微米。在該波長區域,介質反射鏡很難工作,以為介質對該波長的光有很強的吸收。
鍍金反射鏡,由于金膜和硅片的附著力更強,而且,硅的導熱系數高(硅的導熱系數是玻璃的111倍),所以硅基板的鍍金反射鏡,比玻璃基板的反射鏡更耐用。
鍍金反射鏡,金屬反射鏡是采用薄的金屬涂層得到的反射鏡,金屬涂層可由蒸鍍技術或者濺射技術制作。金屬涂層至于沉底之上,通常為玻璃或者金屬。常見的金屬涂層包含鋁,銀或金;銅,鉻或其它鎳鉻合金不常用。
OMAu系列鍍金膜反射鏡
命名規則:OMAuxxx(直徑)-xx(厚度)P(保護)
鍍金膜的反射特性(供參考):
帶域 | 可見光 | 可見光 | 可見光 | 可見光 | 可見光 | 可見光 | 紅外 | 紅外 | 紅外 | 紅外 |
波長 (nm) | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
Au膜反射率(%) | 32 | 45 | 68 | 80 | 86 | 89 | 92 | 94 | 95 | 96 |
帶域 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 | 紅外 |
波長 (nm) | 950 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 5500 | 10000 |
Au膜反射率(%) | 97 | 98 | 98 | 98 | 98 | 98 | 98 | 98 | 98 | 98 |
型號 | 名稱 | 面精度 | 直徑(mm) | 厚度(mm) |
OMAu20-4 | 鍍金膜反射鏡 | λ/4 | 20 | 4 |
OMAu25-4 | 鍍金膜反射鏡 | λ/4 | 25 | 4 |
OMAu25.4-4 | 鍍金膜反射鏡 | λ/4 | 25.4 | 4 |
OMAu30-4 | 鍍金膜反射鏡 | λ/4 | 30 | 4 |
OMAu50-6 | 鍍金膜反射鏡 | λ/4 | 50 | 6 |
OMAu20-4P | 保護金膜反射鏡 | λ/4 | 20 | 4 |
OMAu25-4P | 保護金膜反射鏡 | λ/4 | 25 | 4 |
OMAu25.4-4P | 保護金膜反射鏡 | λ/4 | 25.4 | 4 |
OMAu30-4P | 保護金膜反射鏡 | λ/4 | 30 | 4 |
OMAu50-6P | 保護金膜反射鏡 | λ/4 | 50 | 6 |

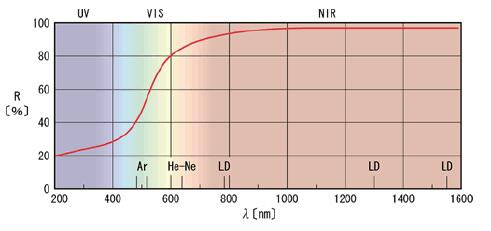

鍍金膜反射鏡反射率參考曲線:
